Сетка фехралевая в Челябинске
Фехралевая сетка: жаропрочный материал для промышленности и быта
Фехралевая сетка представляет собой тканую или плетеную конструкцию из проволоки сплава Fe-Cr-Al (железо-хром-алюминий), обладающую уникальной жаростойкостью до 1400°C. Этот материал сочетает высокое электрическое сопротивление (1.25-1.45 Ом·мм²/м) с исключительной устойчивостью к окислению, что делает его незаменимым в нагревательных элементах, системах фильтрации и теплоизоляции.
Ключевые преимущества фехралевой сетки:
- Экстремальная термостойкость (рабочий диапазон от -60°C до +1400°C благодаря защитной оксидной пленке Al₂O₃)
- Высокая коррозионная стойкость (в 5-7 раз превосходит нержавеющие стали за счет хромоалюминиевого сплава)
- Стабильность параметров (сопротивление меняется не более чем на 3% за 1000 часов работы при 1200°C)
- Механическая прочность (предел прочности на разрыв 650-850 МПа в зависимости от марки сплава)
- Долговечность (срок службы в нагревательных элементах достигает 10-15 лет при правильной эксплуатации)
Технические характеристики и марки фехралевой сетки
Фехралевые сетки производятся по ГОСТ 8803-2024 и различаются по составу сплава, типу плетения и размерам ячеек. Основные марки включают Х23Ю5Т, Х15Ю5 и Х27Ю5Т, где цифры обозначают процентное содержание хрома и алюминия.
Сравнительные характеристики фехралевых сеток
| Марка | Макс. рабочая t°C | Удельное сопротивление | Плотность, г/см³ | Типовое применение |
|---|---|---|---|---|
| Х15Ю5 | 1150 | 1.35 | 7.10 | Бытовые нагреватели |
| Х23Ю5Т | 1250 | 1.40 | 7.25 | Промышленные печи |
| Х27Ю5Т | 1400 | 1.45 | 7.40 | Высокотемпературные установки |
Формула расчета сопротивления фехралевой сетки:
R = ρ × (L/S) × [1 + α×(T-20)]
где:
R - сопротивление, Ом
ρ - удельное сопротивление при 20°C
L - длина проволоки, м
S - площадь сечения, мм²
α - температурный коэффициент (0.00005 1/°C для Х23Ю5Т)
T - рабочая температура, °C
Области применения фехралевой сетки
Благодаря уникальному сочетанию свойств, фехралевая сетка находит применение в различных отраслях:
- Электротермическое оборудование (нагревательные элементы печей, сушильных камер, ТЭНов)
- Металлургия (фильтры для расплавов, теплоизоляционные экраны, конвейерные ленты)
- Химическая промышленность (каталитические сетки, фильтры агрессивных сред)
- Пищевое производство (грили, тостеры, хлебопекарное оборудование)
- Строительство (армирование жаростойких бетонов, огнезащитные экраны)
Интересный факт: Фехраль был разработан в 1930-х годах советскими металлургами как альтернатива дорогостоящим нихромовым сплавам. Название образовано от начальных букв компонентов: ФЕрро (железо), ХРОм и АЛюминий.
Технология производства и контроль качества
Производство фехралевой сетки включает несколько ключевых этапов:
- Плавка шихты (точное дозирование железа, хрома и алюминия в дуговой печи)
- Прокатка (горячая и холодная деформация до требуемого диаметра проволоки)
- Ткачество (формирование сетки на специальных станках с точным контролем размера ячейки)
- Термообработка (отжиг при 800-900°C для снятия напряжений)
- Контроль качества (измерение сопротивления, проверка геометрии, испытания на жаростойкость)
Параметры контроля качества фехралевой сетки
| Параметр | Метод контроля | Норматив | Допустимые отклонения |
|---|---|---|---|
| Размер ячейки | Оптический микроскоп | ГОСТ 3826-2024 | ±5% |
| Диаметр проволоки | Микрометр | ГОСТ 6727-2024 | ±0.02 мм |
| Удельное сопротивление | Мостовой метод | ГОСТ 7229-2024 | ±3% |
Популярные вопросы о фехралевой сетке
Как правильно выбрать марку фехраля для конкретных температурных условий?
Выбор марки фехраля зависит от максимальной рабочей температуры и условий эксплуатации. Для температур до 1150°C оптимальна марка Х15Ю5 с содержанием хрома 15%. При температурах 1150-1250°C следует выбирать Х23Ю5Т с 23% хрома. Для экстремальных условий до 1400°C предназначена марка Х27Ю5Т. Важно учитывать, что с ростом температуры эксплуатации увеличивается срок службы сетки при работе в нижней части температурного диапазона конкретной марки.
Каковы основные причины преждевременного выхода из строя фехралевых сеток?
Основными причинами преждевременного разрушения являются локальные перегревы выше максимальной рабочей температуры, механические повреждения при монтаже, контакт с серосодержащими средами и неравномерное распределение нагрузки. Для продления срока службы необходимо обеспечить равномерный теплоотвод, избегать точечных нагрузок и исключить контакт с серой и ее соединениями. Правильный монтаж с компенсаторами термического расширения увеличивает ресурс в 2-3 раза.
Как осуществляется монтаж фехралевой сетки в нагревательных устройствах?
Монтаж фехралевой сетки выполняется с использованием жаропрочных креплений из керамики или нержавеющей стали. Проволока натягивается с усилием 20-30% от предела прочности для компенсации теплового расширения. Места контакта с токоподводами защищают никелевыми наконечниками. Важно обеспечить свободное термическое расширение - зазоры должны составлять 1-1.5% от длины элемента при 20°C. Для больших площадей применяют секционное исполнение с компенсационными петлями.
Чем отличается фехралевая сетка от нихромовой?
Фехралевые сетки содержат алюминий вместо никеля, что обеспечивает более высокую рабочую температуру (до 1400°C против 1200°C у нихрома) и лучшую стойкость к окислению. Нихром сохраняет пластичность при низких температурах и менее чувствителен к термическим циклам. Фехраль дешевле на 30-40% благодаря отсутствию никеля, но требует более аккуратного монтажа. Выбор зависит от условий эксплуатации - нихром предпочтителен для динамичных нагрузок, фехраль для стационарных высокотемпературных применений.
Как определить износ фехралевой сетки и необходимость замены?
Критериями износа являются увеличение сопротивления более чем на 15% от номинала, появление локальных утонений проволоки, изменение цвета поверхности с матово-серого на белесый и уменьшение механической прочности. Для точной диагностики измеряют сопротивление холодной сетки и сравнивают с паспортными значениями. Визуально изношенная сетка имеет неравномерную структуру поверхности с признаками окисления. Своевременная замена предотвращает внезапные разрывы и связанные с ними простои оборудования.
Как купить Сетка фехралевая в Челябинске ?
- Позвонить на региональный номер: Челябинск +7 (351) 220-93-63;
- Бесплатно позвонить по номеру горячей линии: 8-800-511-82-38, действующему по всей территории РФ;
- Отправить заявку в электронном виде на адрес: chel@snabtechmet.ru;
- Посетить офис отдела продаж по адресу: 454006, Челябинская обл., г. Челябинск, ул. Российская, д. 110, стр. 2, оф. 309;
- Воспользоваться формой обратной связи на сайте и получить консультацию менеджера.
Наши преимущества:
- Индивидуальный подход, подбор выгодных условий для каждого клиента;
- Сопровождение на каждом этапе сделки;
- Большой выбор марок и широкий типоразмерный ряд для решения различных задач;
- Возможность купить товар оптом и в розницу;
- Возможность наличного и безналичного расчета;
- Предоставление сопутствующих услуг: металлообработка, ответхранение на наших складских площадках, упаковка;
- Возможность отсрочки платежа;
- Контроль качества товара, соответствие продукции действующим стандартам и нормам производства, предоставление сопроводительной документации и технических карт;
- Возможность производства изделий нестандартных размеров по чертежам клиента;
- Выгодные условия доставки при помощи ТК (ТК предоставляют нашей компании скидки на свои услуги);
- Наличие собственного автопарка низкой, средней и высокой грузоподъемности и спец. оборудования для погрузки и разгрузки на складах;
- Возможность доставки и самовывоза (возьмите с собой документы, удостоверяющие личность, чтобы попасть на охраняемую складскую территорию).
Похожие категории

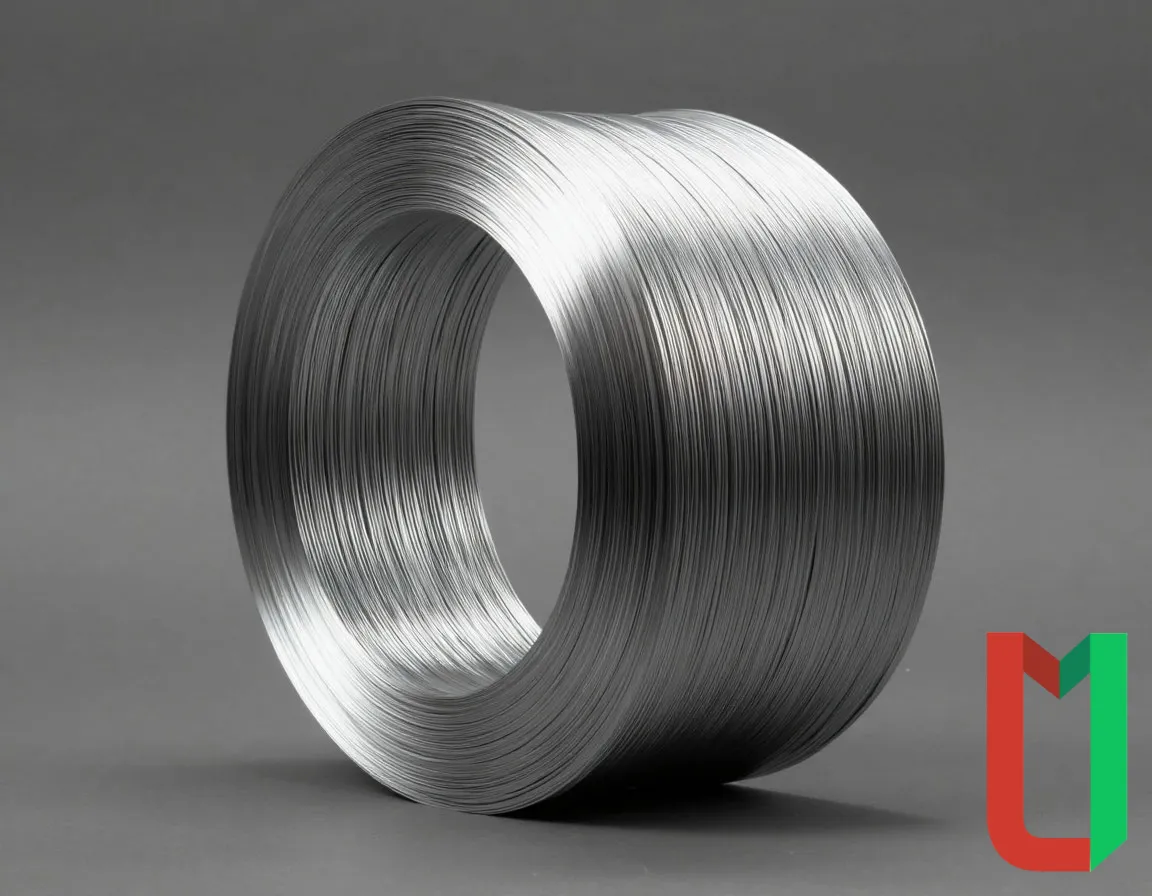

Проволока фехралевая

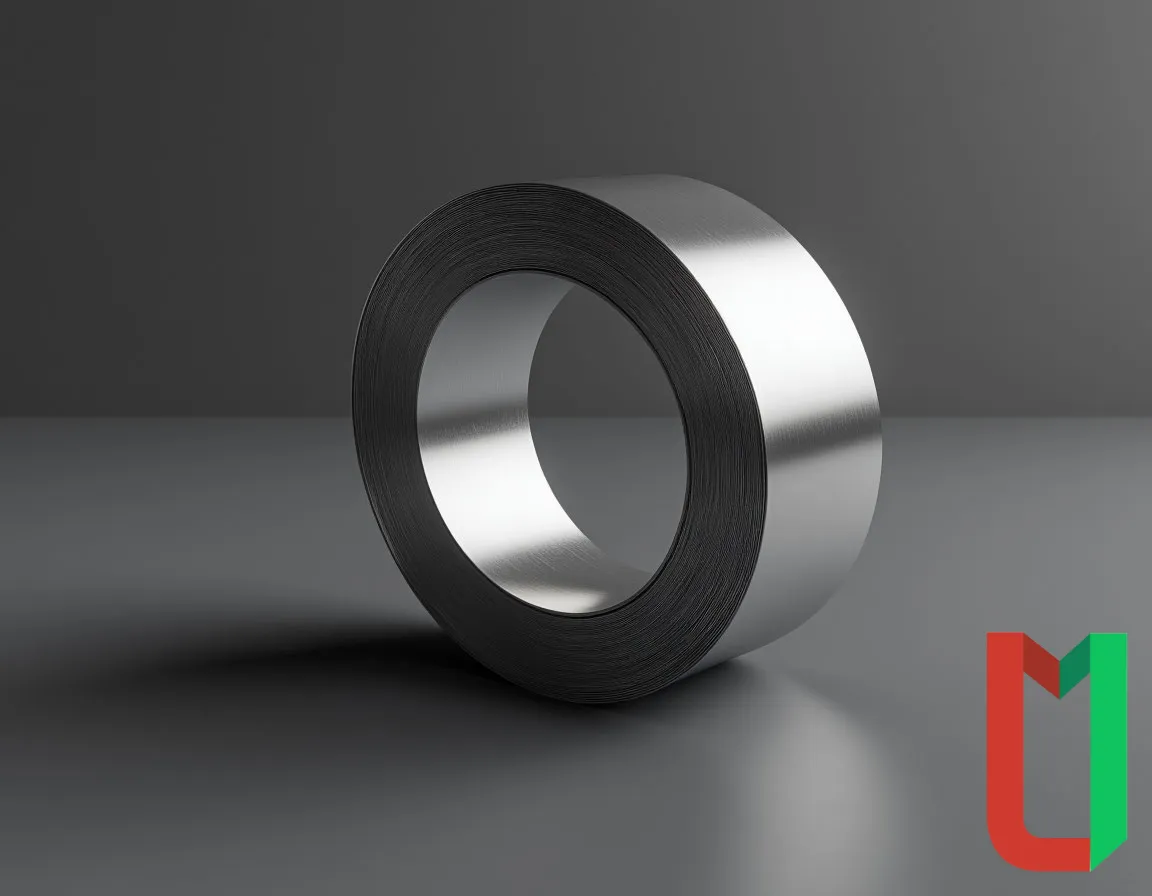

Лента фехралевая
