Цепь для элеватора представляет собой тяговый элемент вертикального или крутонаклонного конвейера, предназначенного для подъёма сыпучих, кусковых или штучных грузов на заданную высоту. В отличие от транспортёрных цепей, работающих преимущественно в горизонтальной плоскости, элеваторные цепи воспринимают значительные растягивающие нагрузки от веса перемещаемого материала и собственных рабочих органов, что предъявляет повышенные требования к их прочности и долговечности.

Оставить заявку

Данный материал адресован инженерам-механикам, специалистам по обслуживанию элеваторного оборудования, работникам зерноперерабатывающей и горнодобывающей отраслей, а также студентам технических специальностей. Мы подробно рассмотрим конструктивные особенности элеваторных цепей, их классификацию, материалы изготовления, технические характеристики и области рационального применения. Все данные приведены в соответствии с действующими государственными стандартами и проверены по авторитетным техническим источникам.

Цепь для элеватора — это тяговый орган, который обеспечивает перемещение ковшей, люлек или других рабочих элементов по замкнутой траектории в вертикальной плоскости. Элеваторные цепи работают в паре с приводными и натяжными звёздочками, которые задают траекторию движения и передают тяговое усилие от привода к рабочим органам. В отличие от приводных цепей, передающих вращательное движение, элеваторные цепи выполняют функцию непосредственного подъёма груза, что определяет специфику их конструкции и условий эксплуатации.

Основное отличие элеваторной цепи от транспортёрной заключается в характере воспринимаемых нагрузок. Транспортёрная цепь работает преимущественно на растяжение в горизонтальной плоскости, тогда как элеваторная цепь воспринимает не только растягивающие усилия от веса груза, но и значительные динамические нагрузки, возникающие при зачерпывании материала ковшами и при прохождении звёздочек. Кроме того, элеваторные цепи часто работают в условиях повышенной запылённости и абразивного воздействия, что требует особого внимания к износостойкости шарниров.

Согласно классификации, принятой в конвейеростроении, элеваторные цепи подразделяются на несколько основных типов. Наиболее распространёнными являются пластинчатые втулочно-роликовые цепи, которые обеспечивают высокую точность зацепления и плавность работы. Также применяются круглозвенные сварные цепи, отличающиеся простотой конструкции и низкой стоимостью, но уступающие пластинчатым по износостойкости и точности. Для тяжёлых условий эксплуатации используются специальные конструкции с повышенной твёрдостью поверхностей трения и глубокой цементацией.

Многообразие конструкций элеваторов и условий их эксплуатации привело к созданию нескольких типов тяговых цепей, каждая из которых оптимальна для определённого круга задач. Понимание различий между ними позволяет правильно выбрать цепь для конкретного элеватора и обеспечить надёжную работу оборудования на протяжении всего срока службы.

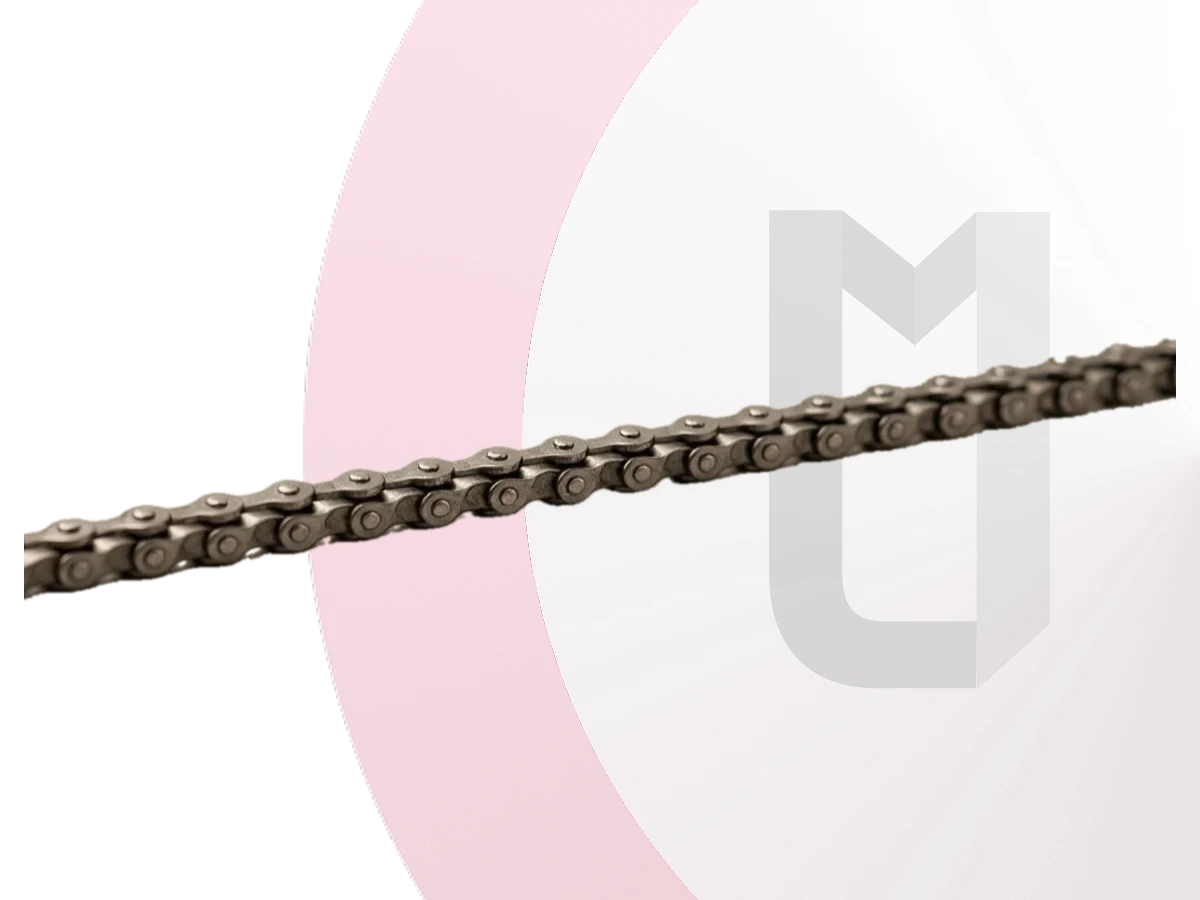

• Пластинчатые втулочно-роликовые цепи (наиболее распространённый тип элеваторных цепей, состоящий из внутренних и наружных пластин, валиков, втулок и роликов; обеспечивают высокую точность зацепления со звёздочками, плавность хода и минимальные потери на трение; применяются в элеваторах средней и большой производительности для перемещения зерна, продуктов его переработки и других сыпучих материалов).
• Пластинчатые втулочные цепи (отличаются отсутствием наружных роликов, функцию которых выполняют втулки, запрессованные в пластины внутренних звеньев; конструкция проще и дешевле роликовых аналогов, но уступает им по износостойкости; оптимальны для элеваторов, работающих с абразивными материалами в условиях ограниченного обслуживания).

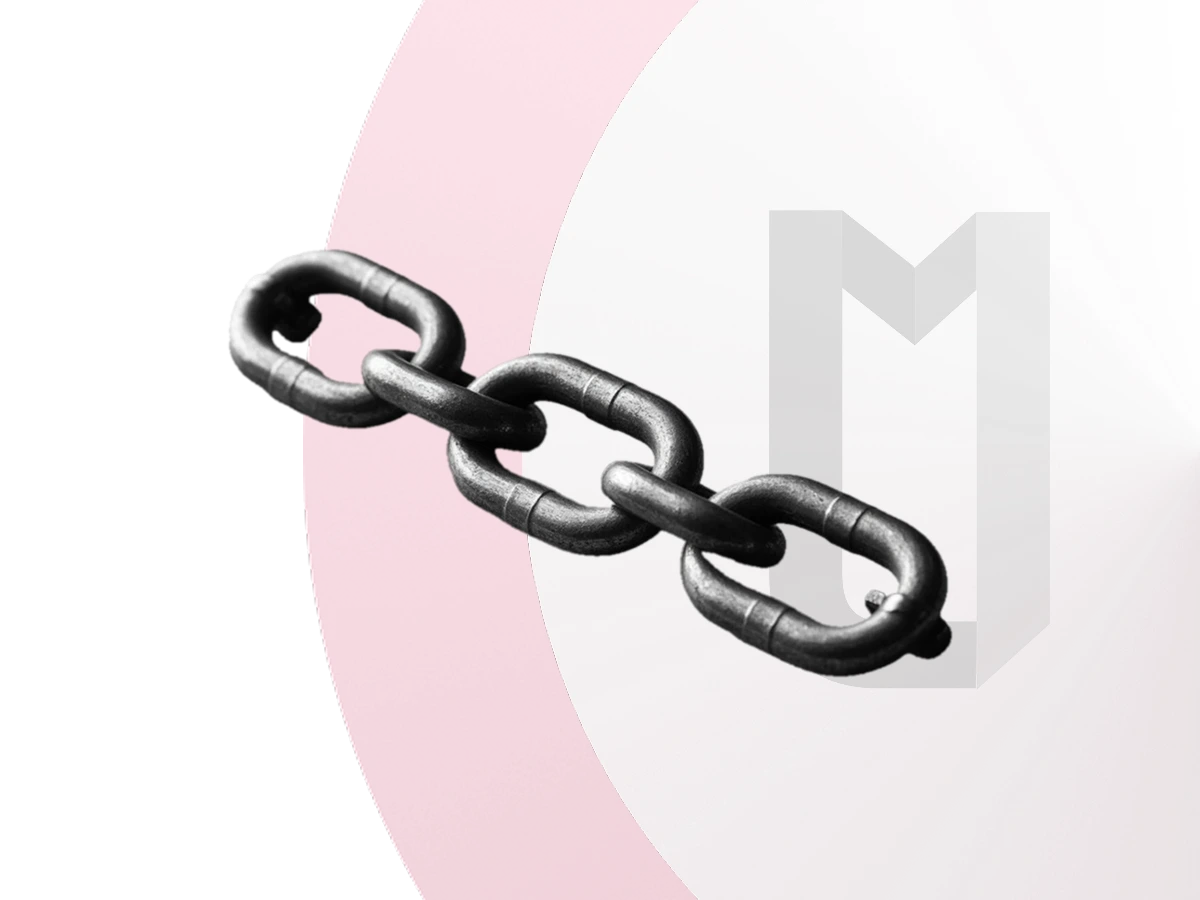

• Круглозвенные сварные цепи (изготавливаются из круглой стали путём сварки отдельных звеньев; отличаются простотой конструкции, низкой стоимостью и пространственной гибкостью; применяются в тихоходных элеваторах небольшой производительности, где требования к точности зацепления невысоки).
• Цепи с открытыми шарнирами (специальная конструкция, в которой шарнирное соединение выполнено открытым, что облегчает удаление абразивных частиц и упрощает смазку; применяются в элеваторах, работающих с сильно загрязнёнными материалами, например, в горнорудной промышленности).
• Цепи с уплотнёнными шарнирами (оснащены уплотнениями, защищающими трущиеся поверхности от попадания абразивных частиц; применяются в особо тяжёлых условиях эксплуатации, где стандартные цепи быстро выходят из строя).

Стандартизация элеваторных цепей осуществляется по нескольким государственным стандартам. ГОСТ 4267-78 регламентирует роликовые длиннозвенные цепи для транспортеров и элеваторов, ГОСТ 588-81 устанавливает требования к тяговым пластинчатым цепям, а ГОСТ 25996-97 определяет параметры круглозвенных цепей для конвейеров. Соблюдение этих стандартов гарантирует взаимозаменяемость и предсказуемые характеристики изделий.

Конструкция элеваторной цепи определяется типом элеватора, характеристиками перемещаемого материала и требуемой производительностью. Рассмотрим типовое устройство пластинчатой втулочно-роликовой цепи, которая является наиболее распространённым типом тяговых цепей в современном элеваторостроении.

Внутреннее звено такой цепи состоит из двух пластин, в которые запрессованы втулки. На втулках свободно установлены ролики, которые при работе цепи перекатываются по направляющим и входят в зацепление с зубьями звёздочек. Наружное звено образовано двумя пластинами, жёстко соединёнными с валиками. При сборке цепи валики наружных звеньев проходят через втулки внутренних звеньев, образуя шарнирное соединение, допускающее взаимный поворот звеньев.

• Пластины (несущие элементы, воспринимающие растягивающие усилия от веса ковшей с грузом; изготавливаются из качественной углеродистой или легированной стали; форма пластин может быть прямой, изогнутой или с присоединительными элементами в виде лапок и ушек для крепления ковшей).
• Валики (оси) (цилиндрические стержни, соединяющие пластины наружных звеньев; воспринимают изгибающие нагрузки и обеспечивают шарнирное соединение звеньев; могут быть сплошными или полыми, а также удлинёнными для крепления дополнительных элементов).
• Втулки (полые цилиндрические детали, запрессованные в пластины внутренних звеньев; служат подшипниками скольжения для валиков и обеспечивают равномерное распределение нагрузки в шарнире).
• Ролики (свободно вращающиеся цилиндрические детали, установленные на втулках; уменьшают трение между цепью и направляющими, а также между цепью и зубьями звёздочек; могут отсутствовать во втулочных цепях).
• Присоединительные элементы (специальные пластины с отверстиями для болтового крепления ковшей, а также монтажные скобы, соединяющие отдельные отрезки цепей; конфигурация этих элементов определяется типом элеватора и конструкцией ковшей).

Принцип работы элеваторной цепи заключается в следующем. Приводная звёздочка, получающая вращение от электродвигателя через редуктор, входит в зацепление с роликами или втулками цепи и сообщает ей поступательное движение. Цепь движется по замкнутой траектории, огибая приводную и натяжную звёздочки. На рабочей ветви цепи закреплены ковши, которые зачерпывают материал из нижней части элеватора (башмака) и поднимают его вверх. В верхней части (головке) элеватора ковши разгружаются под действием центробежной силы или силы тяжести, после чего цепь возвращается вниз по холостой ветви.

Долговечность и надёжность элеваторной цепи в значительной степени определяются качеством материала, из которого изготовлены её детали, и правильностью термической обработки. Элеваторные цепи работают в условиях постоянных знакопеременных нагрузок и абразивного износа, что предъявляет повышенные требования к прочности, износостойкости и усталостной выносливости материала.

Для изготовления пластин, валиков и втулок элеваторных цепей применяются конструкционные углеродистые и легированные стали. Наиболее распространёнными марками являются сталь 45, сталь 40Х и сталь 65Г. Сталь 45 представляет собой качественную конструкционную углеродистую сталь, содержащую от 0,42 до 0,50 процента углерода. Согласно ГОСТ 1050-2013, механические свойства стали 45 после нормализации характеризуются пределом текучести не менее 355 МПа и временным сопротивлением не менее 600 МПа. Такое сочетание прочности и пластичности делает сталь 45 пригодной для изготовления валов, звёздочек и других деталей элеваторного оборудования.

Химический состав стали 45 в соответствии с ГОСТ 1050-2013 регламентируется следующими пределами: углерод — 0,42–0,50%, кремний — 0,17–0,37%, марганец — 0,50–0,80%, хром — не более 0,25%, никель — не более 0,30%, медь — не более 0,30%, сера — не более 0,035%, фосфор — не более 0,030%. Малое содержание легирующих элементов определяет подверженность стали 45 коррозии, что необходимо учитывать при техническом обслуживании элеваторов, работающих во влажной среде.

Для деталей, работающих в условиях повышенного абразивного износа, применяется сталь 65Г — рессорно-пружинная сталь с высоким содержанием углерода и марганца. Согласно ГОСТ 14959-2016, химический состав стали 65Г включает: углерод — 0,62–0,70%, кремний — 0,17–0,37%, марганец — 0,90–1,20%, хром — не более 0,25%, никель — не более 0,25%, медь — не более 0,20%, сера — не более 0,035%, фосфор — не более 0,035%. Марганец в данной стали является основным легирующим элементом, повышающим прокаливаемость, прочность и износостойкость.

Механические свойства стали 65Г после закалки при температуре 830 градусов Цельсия в масле и отпуска при 470 градусах Цельсия характеризуются следующими показателями: предел текучести — не менее 785 МПа, временное сопротивление разрыву — не менее 980 МПа, относительное удлинение — не менее 8 процентов, относительное сужение — не менее 30 процентов. Твёрдость деталей после такой обработки находится в диапазоне 241–285 HB в зависимости от сечения.

Для особо ответственных применений, где требуется сочетание высокой поверхностной твёрдости и вязкой сердцевины, применяются современные методы упрочнения, включая цементацию с глубиной слоя до 15–20 процентов диаметра прутка. Такая обработка обеспечивает поверхностную твёрдость до 800–820 HV при сохранении высокой ударной прочности сердцевины, что значительно увеличивает срок службы цепи в тяжёлых условиях эксплуатации.

Элеваторные цепи характеризуются рядом параметров, определяющих их эксплуатационные возможности и совместимость с элементами элеватора. К основным характеристикам относятся шаг цепи, ширина цепи, диаметр валиков и втулок, разрушающая нагрузка, масса одного погонного метра и наличие присоединительных элементов для крепления ковшей.

Шаг цепи — расстояние между осями соседних шарниров — является главным параметром, определяющим габариты элеватора и кинематические характеристики привода. Для элеваторных цепей применяется широкий ряд шагов: от 31,75 мм до 160 мм и более. Малые шаги используются в быстроходных элеваторах с лёгкими ковшами, крупные шаги — в тяжёлых тихоходных элеваторах, перемещающих массивные грузы или работающих с высокими тяговыми усилиями.

Разрушающая нагрузка характеризует прочность цепи и определяет максимальное усилие, которое она способна выдержать без разрушения. Для элеваторных цепей этот показатель может составлять от нескольких килоньютонов для лёгких цепей до сотен килоньютонов для тяжёлых исполнений. При подборе цепи обязательно учитывается коэффициент запаса прочности, который для элеваторных цепей обычно принимается в диапазоне от 6 до 10 в зависимости от ответственности элеватора и характера нагрузки.

Стандартный ряд элеваторных роликовых длиннозвенных цепей по ГОСТ 4267-78 включает типоразмеры с шагом 31,75 мм и 38,0 мм. Цепи этого стандарта предназначены для транспортеров и элеваторов и выпускаются с различными типами присоединительных элементов. Цепь обозначается по определённой схеме, включающей тип цепи, шаг, разрушающую нагрузку, тип и исполнение присоединительных пластин.

Для тяговых пластинчатых цепей по ГОСТ 588-81 предусмотрен более широкий ряд шагов, включающий значения 40, 50, 63, 80, 100, 125, 160, 200, 250, 315, 400, 500, 630, 800 и 1000 мм. Такое разнообразие позволяет подобрать цепь практически для любого элеватора, от лёгких зерновых до тяжёлых горно-обогатительных комплексов. Обозначение цепи включает тип, разрушающую нагрузку, число рядов и шаг, например, М315-2-160-1 расшифровывается как цепь тяговая пластинчатая с разрушающей нагрузкой 315 кН, двухрядная, с шагом 160 мм.

Элеваторные цепи находят применение в тех отраслях, где требуется вертикальное перемещение сыпучих, кусковых или штучных грузов на значительную высоту. Благодаря разнообразию конструктивных исполнений и материалов они способны работать в самых разных условиях — от чистых зернохранилищ до агрессивных сред и абразивных материалов.

• Зерноперерабатывающая промышленность (элеваторы и зерносушилки оснащаются цепными элеваторами для подъёма зерна, семян и продуктов их переработки на высоту до 60 метров и более; цепи ТРД с шагом 31,75 и 38 мм обеспечивают надёжное перемещение материала с минимальным травмированием зерна).
• Горнодобывающая промышленность (ковшовые элеваторы с тяговыми цепями применяются для подъёма руды, угля, щебня и других сыпучих материалов из шахт и карьеров; в этих условиях особенно важна износостойкость цепи и её способность работать с абразивными материалами ).
• Металлургия (элеваторные цепи используются в оборудовании для подъёма шихты, окатышей, агломерата; применяются специальные жаропрочные исполнения, способные выдерживать высокие температуры).
• Химическая промышленность (для подъёма сыпучих химических продуктов и агрессивных сред применяются цепи из специальных коррозионностойких сталей; конструкция цепи должна исключать застой материала и обеспечивать возможность промывки).
• Пищевая промышленность (цепи из коррозионностойких сталей с соответствующими допусками применяются в элеваторах для подъёма пищевых продуктов; важными требованиями являются гигиеничность, возможность очистки и отсутствие вредных выделений).
• Строительство (элеваторные цепи используются в бетоносмесительных установках, конвейерах для подачи инертных материалов, оборудовании для производства строительных смесей).

Отдельно следует отметить применение элеваторных цепей в ковшовых элеваторах серии NE и NSE, которые выпускаются в различных спецификациях от NE15 до NE800. Числовой суффикс в обозначении модели примерно указывает на её грузоподъёмность в кубических метрах в час. Для элеваторов с шириной ковшей от 160 до 250 мм обычно используется одна цепь для соединения с задней стенкой ковшей, тогда как для элеваторов с шириной ковша от 320 до 630 мм требуется конфигурация с двойной цепью, подключающейся к обеим сторонам ковшей для обеспечения баланса нагрузки.

Правильный подбор элеваторной цепи для конкретного элеватора требует выполнения расчётов, которые позволяют определить, обеспечит ли выбранная цепь требуемую производительность и долговечность при заданных условиях эксплуатации. Основными критериями работоспособности являются прочность цепи, износостойкость шарниров и долговечность рабочих органов.

Исходными данными для расчёта служат производительность элеватора, высота подъёма, характеристики перемещаемого груза (насыпная плотность, абразивность, крупность), а также условия окружающей среды. На основе этих данных определяется требуемое тяговое усилие, которое должна развивать цепь.

Тяговое усилие на приводной звёздочке элеватора определяется суммой сопротивлений на рабочей и холостой ветвях, а также сопротивлений при зачерпывании и разгрузке материала. Для ковшового элеватора с центробежной разгрузкой тяговое усилие можно определить по следующей зависимости:

F_т = g · (q_гр · H + q_ц · H · w) + F_зач

В этой формуле q_гр — погонная масса груза (кг/м), q_ц — погонная масса цепи с ковшами (кг/м), H — высота подъёма (м), g — ускорение свободного падения (м/с²), w — коэффициент сопротивления движению, F_зач — усилие зачерпывания (Н), зависящее от типа материала и скорости цепи.

После определения тягового усилия выполняется проверка цепи на прочность по разрушающей нагрузке:

n = F_разр / F_т ≥ [n]

где F_разр — разрушающая нагрузка цепи по стандарту, [n] — допускаемый коэффициент запаса прочности. Для элеваторных цепей, работающих при спокойной нагрузке, [n] принимается равным 6,0–7,0. При наличии динамических нагрузок, толчков и ударов коэффициент запаса увеличивается до 8,0–10,0.

Важным этапом является проверка износостойкости шарниров, которая выполняется по среднему давлению в шарнире:

p_ш = F_т / (B_вн · d_вал) ≤ [p_ш]

где B_вн — ширина внутреннего звена, d_вал — диаметр валика, [p_ш] — допускаемое давление в шарнире. Значение [p_ш] зависит от условий смазки и скорости движения цепи и обычно составляет от 10 до 30 МПа для элеваторных цепей.

При проектировании элеватора также необходимо определить число зубьев приводных звёздочек, которое для элеваторных цепей обычно принимается не менее 8–10. Меньшее число зубьев приводит к увеличению неравномерности движения и износа цепи, большее — к увеличению габаритов звёздочки. При использовании гладких приводных колёс с фрикционным зацеплением изменение шага цепи в процессе износа не отражается на рабочих характеристиках элеватора, что является преимуществом таких конструкций.

Элеваторные цепи работают в тяжёлых условиях, поэтому вопросы обслуживания и продления срока службы имеют первостепенное значение. Регулярный контроль состояния цепи, своевременная смазка и правильная натяжка позволяют существенно увеличить ресурс работы и избежать незапланированных простоев оборудования.

Одной из главных причин преждевременного выхода элеваторных цепей из строя является разрыв. Согласно практическому опыту эксплуатации, основными причинами разрыва цепи в ковшовом элеваторе являются: налипание мелкого и липкого материала между цепями, что приводит к постепенному усилению натяжения вплоть до разрыва; несоосность верхнего и нижнего звёздочек, вызывающая заедание цепи; износ отверстий в ковшах при износе цепи; а также качественные проблемы самой цепи, такие как высокая твёрдость и низкая вязкость в процессе термообработки.

Контроль удлинения цепи является важной процедурой технического обслуживания. По мере износа шарниров шаг цепи увеличивается, что приводит к тому, что цепь начинает «перескакивать» через зубья звёздочки или заклиниваться. Предельно допустимое удлинение обычно составляет 2–3 процента от первоначальной длины для элеваторных цепей. При достижении этого предела цепь подлежит замене.

Натяжение цепи также оказывает существенное влияние на её долговечность. Слишком слабое натяжение приводит к провисанию холостой ветви, рывкам при работе и повышенному износу шарниров. Слишком сильное натяжение увеличивает нагрузки на подшипники валов, звёздочки и саму цепь. Оптимальное натяжение обеспечивается натяжными устройствами — винтовыми, пружинными или грузовыми.

Для цепей, работающих с абразивными материалами, важное значение имеет защита шарниров от попадания частиц. В некоторых конструкциях применяются уплотнения или специальные канавки, отводящие абразив от трущихся поверхностей. Однако полностью исключить попадание абразива не всегда возможно, поэтому цепи для таких условий изготавливаются с повышенной твёрдостью поверхностей трения. Современные производители применяют цементацию с глубиной слоя до 15–20 процентов диаметра прутка, что обеспечивает поверхностную твёрдость до 800–820 HV и значительно увеличивает срок службы цепи.

Цепь для элеватора представляет собой ответственный элемент подъёмно-транспортного оборудования, от правильного выбора и обслуживания которого зависит бесперебойная работа всего производственного комплекса. Разнообразие конструктивных типов — пластинчатые втулочно-роликовые, втулочные, круглозвенные и специальные цепи — позволяет подобрать оптимальное решение для каждого конкретного применения, будь то подъём зерна на элеваторе, руды в шахте или готовой продукции на производстве.

При выборе цепи необходимо учитывать весь комплекс факторов: характер перемещаемого груза, высоту подъёма, условия окружающей среды, требуемую производительность и долговечность. Соблюдение рекомендаций производителей по монтажу, натяжению и смазке цепи является обязательным условием для достижения расчётного срока службы. Регулярный контроль состояния цепи позволяет своевременно выявлять износ и предотвращать аварийные остановки оборудования.
